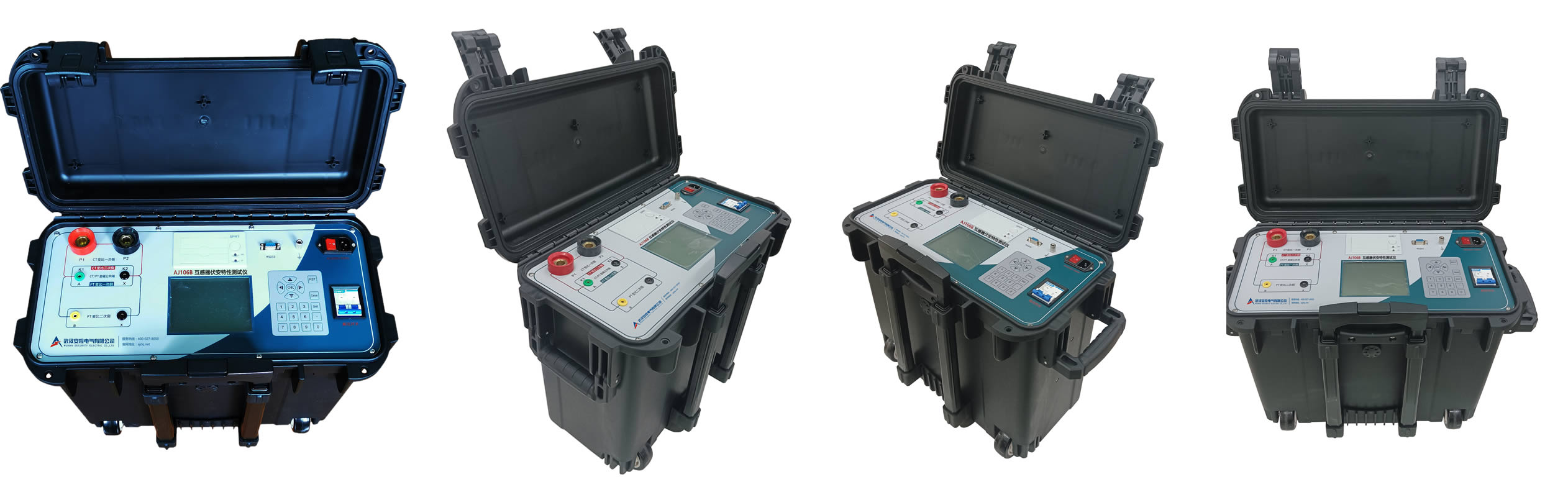

一、產品主要性能特點

• 功能全面：不僅可測試勵磁特性/伏安特性、變比和極性、10% & 5%的誤差曲線、角差、比差，還可以進行互感器二次負載測試、交流耐壓測試、通流測試。
• 使用方便：僅需設定測試的最大電壓和最大電流，裝置將自動升壓并能自動將勵磁特性/伏安特性測試曲線描繪出來，自動計算拐點。
• 220V單電源輸入，避免了使用380V時的危險。
• 勵磁特性/伏安特性試驗時，單機輸出電壓0-1000V、電流0-20A，可以滿足110kV以下電壓等級，1A互感器勵磁特性/伏安特性試驗。
• 大屏幕液晶顯示，測試時直接顯示伏安曲線圖，直觀方便。自帶微型打印機，可方便打印測試數據。
• 采用數字鍵盤，方便數字輸入。
• 帶有大容量存儲器，可存儲3000組測試數據，掉電不丟失。

二、主要技術參數及結構說明

2.1 主要技術參數

2.2面板說明

儀器面板圖

面板從左向右依次為:

• L1/L2: 大電流輸出端口, 測試CT變比時接入CT一次;
• K1/K2：PT勵磁，CT勵磁和CT變比二次電流輸入端口;(A/X: PT變比測試時接入PT一次)
• 接地柱：安全接地端口；
• RS232接口：連接通訊串口；
• 打印機：打印測試結果報告；
• a/x: 感應測量端口, PT 變比測試時接入PT二次;
• 液晶屏: 320×240點陣液晶屏, 陽光下清晰可見;
• 鍵盤: 功能和數字按鍵;
• 高壓開關: 內部升壓升流器的開關電源, 開始測試前必須打開;
• 電源插座: 儀器工作電源,AC220V 50/60Hz;
• 電源開關: 設備電源開關
