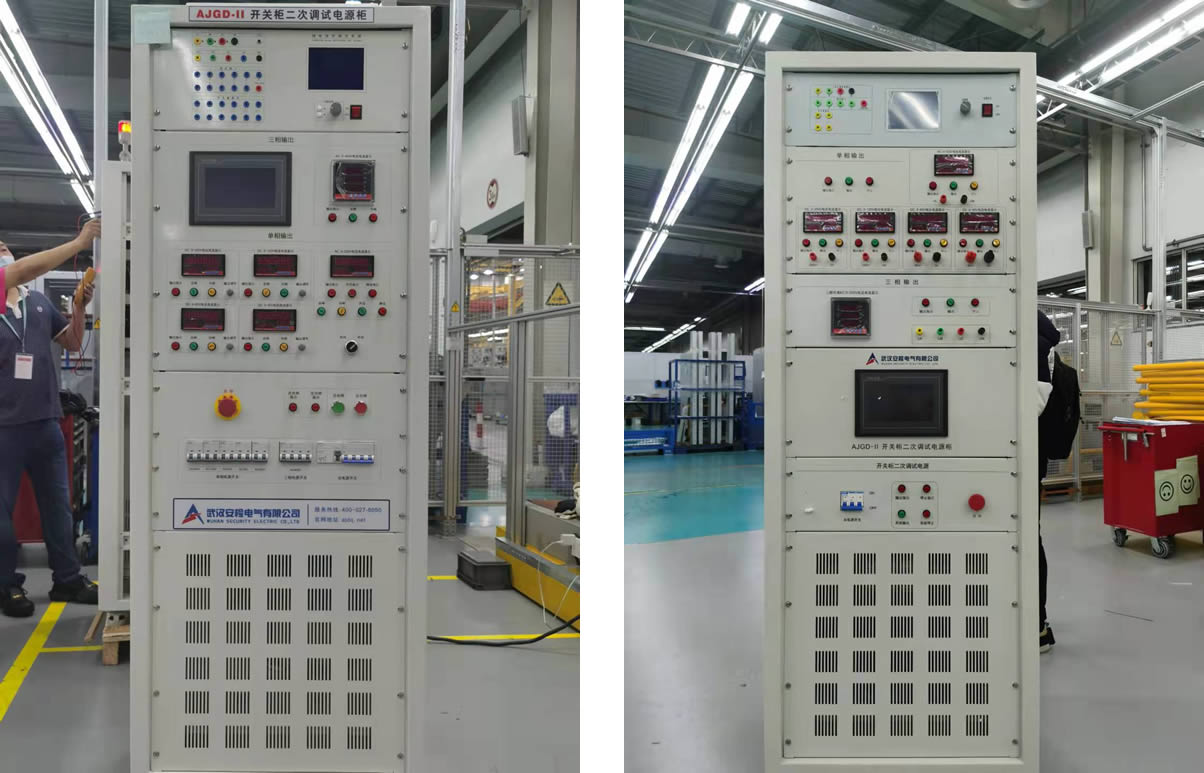

AJGD- Ⅱ開關柜二次調試電源柜

本開關柜二次調試電源柜用于高低壓開關柜，高低壓運設備等新造或大修后各種出廠試驗和交接試驗。

測試系統硬件部分又部分組成：1直流電源輸出,2交流電源輸出,3三相電流源（用于保護測試）。其中直流電源輸出部分和交流電源輸出部分由程控電源提供電源控制輸出，三相電流源又單獨的電源模塊控制輸出

設備供電電源參數要求

電源柜電源輸入：AC380V±20% 50HZ 三相四線

輸出電壓：0-30 V可調；

輸出電流： 0-126 A可調

輸出功率：3750W

輸出電壓： 0-60 V

輸出電流：0-62.5 A

輸出功率：3750W

輸出電壓： 0-120 V

電流：0-30 A

輸出功率： 3600W

輸出電壓：0-250 V

輸出電流：0-14 A

輸出功率： 3500W

直流電源要求

輸出電壓、電流精度：0.2%

工作模式：恒壓、恒流

保護功能：（過壓/過流/過熱/短路保護）

支持 Modbus協議

通訊：LAN

前面板可編程功能

電源輸出軟啟動功能。

外形尺寸：19英寸標準上架機箱

表1 技術指標

型號			說明書
容量			6KVA
輸入電壓			三相四線 +地線 380V±10％
輸入頻率			50Hz/60Hz±5Hz
交流輸出	相數		三相四線+地線
	相電壓		1V-300.0V
	頻率		調頻：45Hz～70Hz
	波形		標準正弦波
電壓穩定度			≤±1%
頻率穩定度			≤±0.1%
總諧波含量			≤2%（線性負載）（THD）
三相電壓不平衡			可接三相不平衡負載；可做單相電源使用
顯示裝置		電壓	分辨力 0.1V
		頻率	分辨力0.1Hz
		電流	分辨力0.1A
		功率	分辨力0.1kW
效率			≥85％
保護			輸出過載、過電流、過熱、短路等保護
故障代碼			保護裝置動作后發出報警信號，顯示故障代碼；
外殼防護等級			IP20
使用環境			溫度：-10℃～40℃ 濕度:10%～90% （25℃，無凝露）、海波高度≤2000m
外形尺寸㎜			600（W）×1800(H)×800(D)
